1. 各部の名称

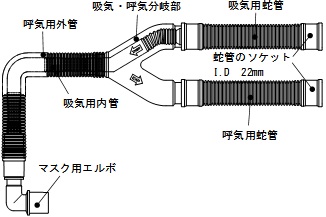

図１．Ａ回路

: ※マスク用エルボの寸法：
: 15/22mm雌雄同軸円すいコネクタ（患者側）
: 15mm雄円すいコネクタ（回路側）

2. 種類と構成
表１．型式 型式 2重蛇管の長さ （mm）呼気用蛇管／吸気用蛇管 のソケットの材質 A90 900 ポリエチレン樹脂 A90R 900 合成ゴム A120 1200 ポリエチレン樹脂 A120R 1200 合成ゴム ※本品には、ラテックスゴムを使用していない。
3. 原理
: 麻酔器から送気される吸気（空気又は酸素を含む医療ガス）は、吸気用蛇管から吸気・呼気分岐部に接続された吸気用内管を通して、患者へ送入される。患者から排出される呼気は、呼気用外管から吸気・呼気分岐部に接続された呼気用蛇管を通り装置へ戻される。

表１．型式
型式	2重蛇管の長さ（mm）	呼気用蛇管／吸気用蛇管のソケットの材質
A90	900	ポリエチレン樹脂
A90R	900	合成ゴム
A120	1200	ポリエチレン樹脂
A120R	1200	合成ゴム

使用目的又は効果

全身麻酔を施すための機器のうち、麻酔器用呼吸回路。

使用方法等

使用方法

本品（未滅菌）は、単回使用製品であるので、再使用しないこと。

1. 本品の吸気用蛇管のソケットを麻酔器の吸気弁側に接続し、呼気側用蛇管のソケットを呼気弁側に接続する。
2. 患者コネクタ（マスク用エルボ）は外径22mm、内径15mmになっているのでそのままマスク又は気管内チューブに接続する。

使用方法等に関連する使用上の注意

1. 使用前に閉塞、捻れ及びキンクがないことを確認すること。
2. 本品は、蛇管ホルダー等を用いて固定し、荷重が掛からないようにすること。［接続部の外れ、漏れ等を誘発する可能性がある］
3. 患者の体位を変更した場合は、本品を適切な位置に変更すること。
4. 併用する装置の添付文書等に従ってリークチェックを行うこと。
5. 15mm雄円すいコネクタが回転するタイプを接続する場合は、確実に接続されていることを確認すること。［構造上接続し難い場合がある］
6. マスク用エルボの患者側（15mm雌円すいコネクタ）に人工鼻、フィルタ付き人工鼻、マスク等の15mm雄円すいコネクタを接続するときは、マスク用エルボの患者側を摘んだ状態（内部の回転コネクタがロックされる）で捻りながら強く押し込み確実に接続すること。外すときは、同様に患者側を摘んだ状態で回転させ外すこと。（15mm雌円すいコネクタは回転機能があるため）（図２参照）

: 図２．医療機器の取り付け、取り外し方法
: 　使用時　　　　　　取り付け／取り外し

使用上の注意

重要な基本的注意

1. 薬液で濡らして使用しないこと。［ひび割れ等の危険がある］
2. 使用中は患者の状態に十分に注意を払い、本品の接続部位に直線的、又は回転的な過剰な力が加わらないようにし、回路に異常が認められた場合は、ただちに回路を交換すること。特に内管の捻れ、閉塞に注意すること。
3. 本品に分泌物や結露した水が溜まった場合は、直ちに本品を新しいものと交換すること。［流量抵抗の上昇、あるいは分泌物によって閉塞されると窒息、呼吸困難、高二酸化炭素血症、低酸素血症等のおそれ、及びアラーム等の誤作動の可能性がある］
4. 吸気用蛇管を吸気側、呼気用蛇管を呼気側に接続して使用すること。[逆に接続すると内管に呼気の水滴が溜まり、呼気抵抗の上昇、あるいは閉塞されると窒息、呼吸困難、高二酸化炭素血症、低酸素血症等のおそれがある］
5. 他の医療機器と組合わせて使用する際は、安全確認を行ってから使用すること。
6. 本品は未滅菌のため、清潔野に置かないこと。

保管方法及び有効期間等

保管方法

保管の条件

水漏れ、ほこり、高温（50℃以上）、多湿、直射日光にあたる場所、振動の激しい場所、凍結する場所等は避けること。

有効期間

包装箱に記載。［自己認証（当社データ）による］

製造販売業者及び製造業者の氏名又は名称等

氏名又は名称(製造販売業の種別)

泉工医科工業株式会社

第一種医療機器製造販売業

住所等

電話番号

03-3812-3254
