体外循環用システム　ＴＲＵＳＹＳ

作成又は改訂年月

承認・届出等

販売名

一般的名称

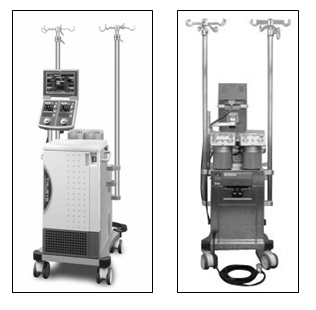

形状・構造及び原理等

1. 電撃に対する保護の形式：クラスI機器

2. 電撃に対する保護の程度による装着部の分類

：ＢＦ形装着部(ポンプヘッド、循環ポンプ)

　ＣＦ形装着部(温度コネクタ、圧力コネクタ)

3. 水の有害な侵入に対する保護の程度：IPX0

**電源入力

(1) 定格電圧：AC100V(±10V)

(2) 定格電源周波数：50/60Hz(±1Hz)

(3) 電源入力：1500VA(＋15％)以下

1. ローラポンプ

(1) 回転数設定範囲

φ150：0〜250rpm(精度：±1％rdg.±1dgt.以内)

φ100：0〜200rpm(精度：±1％rdg.±1dgt.以内)

φ75 ：0〜200rpm(精度：±1％rdg.±1dgt.以内)

(2) 使用可能チューブサイズ

φ150：内径6.4〜12.7mm、肉厚1.5〜2.4mm

φ100：内径2.5〜9.6mm、肉厚1.5〜2.4mm

φ75 ：内径2.5〜6.4mm、肉厚1.0〜1.6mm

2. 圧力

(1) 表示範囲

-500〜500mmHg(-66.7kPa〜66.7kPa)( 精度：±1.5％f.s.以内)

※観血式圧力センサの表示範囲と精度はセンサの仕様による。

3. 温度

(1) 表示範囲

-5.0〜50.0℃(精度：±0.5℃以内、センサの誤差を除く)

4. 気泡

(1) 検知可能気泡サイズ

100μL(流量200mL/min時)

(2) 使用可能チューブサイズ

内径3.3mm×外径5.0mm、内径4.5mm×外径6.6mm

5. 注入量

(1) 表示範囲

0〜9999mL(精度：±10％rdg.以内)

6. 間欠時間

(1) 表示範囲

00分00秒〜99分59秒(精度：±0.1％rdg.以内)

7. 冷温水温度

(1) 表示範囲

-5.0〜50.0(精度：±1.0℃以内)

8. 温調

設定値±1.0℃以内(安定時)

9. 冷温水高温異常警報

冷温水の温度が43℃に到達すると、ソフトウェアによる冷温水高温異常警報が発生し、コントロールモニタに警報表示、ヒータと冷凍機、循環ポンプの動作が停止する。ソフトウェアによる冷温水高温異常警報を発生させることができなかった場合は、サーマルスイッチ作動(43〜46℃)による冷温水高温異常警報が発生し、ヒータと冷凍機、循環ポンプの動作が停止する。

10. 冷温水水位不足警報

フロートスイッチが水位不足を検知すると、コントロールモニタに警報表示、ヒータと冷凍機、循環ポンプの動作が停止する。

使用目的又は効果**

使用方法等**

1. 使用前

(1) 主電源スイッチとCP1電源スイッチ、CP2電源スイッチがＯＦＦであることを確認する。

(2) 電源ケーブルをコンセントに接続する。

(3) 主電源スイッチCP1電源スイッチ、CP2電源スイッチをＯＮにする。

2. 使用中

(1) 冷温水供給用チューブに熱交換器を接続する。

(2) 必要に応じた設定を行う。

(3) 冷温水の循環を開始し、リザーバ内の血液や薬液等を温調する。

(4) 温調した血液や薬液等の注入を開始する。

(5) 注入中は常に患者の状態や装置の状態を確認し、適切な注入状態を維持する。

(6) 注入を終了する。

3. 使用後

(1) 冷温水供給用チューブから熱交換器を外す。

(2) 主電源スイッチとCP1電源スイッチ、CP2電源スイッチをＯＦＦにする。

(3) 電源ケーブルをコンセントから外す。

(4) 装置に付着した汚れを水やぬるま湯を湿らせて強く絞ったガーゼ等で拭き取る。

(5) 次回の使用に備えて整備し、保管する。

使用方法等に関連する使用上の注意**

1. 体外循環時の使用注意(操作時の注意)

●全体

(1) 体外循環回路の引き回しは、体外循環回路の長さ不足、折れ曲がり及び装置の移動、術者の移動によりキンクや踏みつけが生じないように引き回すこと。[体外循環回路の破損の原因]

(2) 電源投入後、20 秒間は電源をＯＦＦにしないこと。また、使用後は必ずＯＦＦにすること。［故障の原因となる］

(3) キャリブレーションが必要な機器は、使用前に実施しておくこと。［正しいキャリブレーションが行われないと、正常に機能しない可能性がある］

●ローラポンプ

(1) ローラポンプの回転方向を確認した上、レースウェイにポンプ回路をねじれないようにセットし、チューブクランパにより外れないよう固定し、ロックすること。[ポンプ回路が正しくセットされていない場合、ポンプ回路の外れ、巻き込み、ガイドローラによる破損の原因となり送液できなくなる、もしくは空気を患者に送る場合がある]

(2) **ローラポンプにポンプ回路を設置する際、長さの短いものを使用しないこと。[ポンプ回路にテンションがかかった状態であると耐久性が低下し、場合によってはポンプ回路が裂け、血液の漏出や空気を患者に送るおそれがある]

(3) **ローラポンプのオクルージョンは、適正に調整すること。[絞め過ぎた場合、ポンプ回路の耐久性が低下し、場合によってはポンプ回路が裂け、血液の漏出や空気を患者に送るおそれがある。また、緩過ぎた場合は適切な流量が維持されない]

(4) チューブサイズの設定が、使用するポンプ回路と合っているか必ず確認すること。[設定が誤っていると、ポンプ流量の計測表示が不正確になる]

(5) チューブクランパとクランパ受けは、ポンプ回路装着前に必ず油等の汚れを拭き取っておくこと。［ポンプ回路が固定できない］

(6) ストロークボリュームは、送液する液体の温度や回路の抵抗により変化する。正確な計測を必要とされる場合には、事前に同様の回路・条件で測定を行い、設定が適切であるかを確認すること。［不正確な表示を行う原因となる］

●その他構成部品

(1) **使用するセンサや各種ユニットは、弊社の機器又は弊社指定の機器を使用すること。[指定以外の機器を使用すると、誤った表示や制御をする可能性がある］

(2) 空圧用圧力ポートには、トランスデューサ保護フィルタ又はアイソレータを必ず装着すること。［薬液等が圧力ポート内に浸入すると装置故障の原因となる］

(3) 気泡センサの取り付けが不完全な場合は、いったん監視をＯＦＦして、取り付けをやり直すこと。［正常な動作をしない］

(4) 気泡センサはシボのチューブ、指定のサイズ以外のチューブで使用しないこと。

［超音波が伝搬できない状態では動作しない］

(5) **各種モニタ等の警報設定及びポンプ停止機能の連動設定は使用前に必ず確認すること。[誤った設定により、患者に危害を及ぼす場合がある］

(6) **SDカードの認識中やSDカードへのデータ書き込み中は、本装置の電源をＯＦＦにしたり、SDカードを取り外さないこと。［SDカードに記録されているデータの破損やSDカードの故障の原因となる］

(7) **冷温水高温異常警報が発生した場合は、直ちに水槽内の冷温水を入れ替え、冷温水強制循環スイッチにより冷温水を循環させること。[血液が損傷する可能性がある]

使用上の注意

重要な基本的注意

1. **本医療機器を用いた体外循環回路の接続・使用に当たっては、学会のガイドライン等、最新の情報を参考とすること。

＜参考＞日本心臓血管外科学会、日本胸部外科学会、日本人工臓器学会、日本体外循環技術医学会、日本医療器材工業会：人工心肺装置の標準的接続方法およびそれに応じた安全教育等に関するガイドライン(主要文献2参照)

2. **組み立て・設置やコネクタの着脱は、電源をＯＦＦにして行うこと。[故障の原因となる]

3. **各付属機器の設置、固定は十分に確認を行い、落下等が起こらないようにすること。[落下等により怪我をする]

4. **冷温水に不凍液を混合しないこと。[故障の原因となる]

5. 他の医療機器と組合わせて使用する際は、安全確認を行ってから使用すること。

その他の注意

1. 本装置は冷却媒体にフロンガスを使用しているため、廃棄する場合は、各都道府県知事の登録を受けたフロン回収業者に廃棄を依頼すること。（特定製品に係わるフロン等の回収及び破壊の実施の確保等に関する法律）

保管方法及び有効期間等**

保管方法**

1. **使用条件

**　周囲温度：10〜35℃

**　相対湿度：30〜75％

**　気圧：700〜1060hPa

2. **保管条件

　周囲温度：0〜50℃

　相対湿度：30〜85％

　気圧：700〜1060hPa

有効期間**

保守・点検に係る事項

業者による保守点検事項

主要文献及び文献請求先**

主要文献**

製造販売業者及び製造業者の氏名又は名称等**

氏名又は名称(製造販売業の種別)

住所等

電話番号
